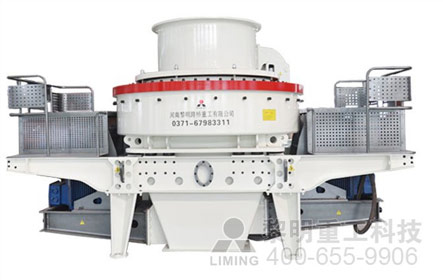

5X系列新型制砂机是黎明重工引进德国更新技术,同时拥有多项自主专利产权的更新一代产品,三种破碎模式于一体,是国内外建筑、矿山、冶金行业以及高速公路、铁路、桥梁、水电、矿物粉磨领域及机制砂行业的核心设备。 5X系列新型制砂机是专门破碎技术与机械制造很好结合的典范,是新技术、新工艺的充分体现。
5x新型制砂机技术参数
型 号 | 5X7615 | 5X8522 | 5X9532 | 5X1145 | ||
通过量(t/h) Throughput capacity |
瀑落与中心进料 | 150~280 | 240~380 | 350~540 | 500~640 | |
全中心进料 |
70~140 | 120~200 | 180~280 | 250~360 | ||
更大入料尺寸(mm) | 软料 | <35 | <40 | <45 | <50 | |
硬料 | <30 | <35 | <40 | <45 | ||
转速(r/min) | 1700~1900 | 1500~1700 | 1300~1510 | 1100~1310 | ||
双电机功率kW | 110~150 | 180~220 | 260~320 | 400~440 | ||
外形尺寸 长×宽×高(mm) | 4100×2330×2300 | 4140×2500×2700 | 4560×2600×2900 | 5100×2790×3320 | ||
重量(t) | 8.6 | 11.8 | 17.5 | 27.5 | ||
电源 | 380v,50Hz | |||||
稀油润滑站 | 双油泵电机功率 | 2X0.31kW | ||||
安全保护 | 双油互补供油;无油流自动停机;水冷降温;冬季电机加热启动 | |||||
油箱加热功率 | 2kW | |||||
外形尺寸 长×宽×高(mm) | 820X520X1270 |
注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。
5X系列新型制砂机是黎明重工引进德国更新技术,同时拥有多项自主专利产权的更新一代产品,它是专门破碎技术与机械制造很好结合的典范,是新技术、新工艺的充分体现。5X制砂机是一种在世界范围内被公认的全新高效破碎机器。
5X系列新型制砂机(离心冲击破碎机)广泛应用于各种金属和非金属矿、水泥、耐火材料、磨料、玻璃原料、建筑骨料,机制砂、冶金等行业。适用中细碎不同硬度的各种矿石和岩石,如铁矿石、有色金属矿石、金刚砂、铝矾土、石英砂、棕刚玉、珍珠岩、玄武岩等高硬度物料的中细碎作业。
5x制砂机结构组成:
5X系列制砂机主要组成部件:铆接的机座部件、主轴装配总成、转子部总成、传动电机部、机架总成(包含上下机架部)、液压顶起回转装置及两侧的踏板架。辅助部分由电气系统、润滑系统。
5x制砂机工作原理
5X系列制砂机设备全中心进料:物料落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。
5X制砂机中心进料伴随环状瀑落进料:物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。
