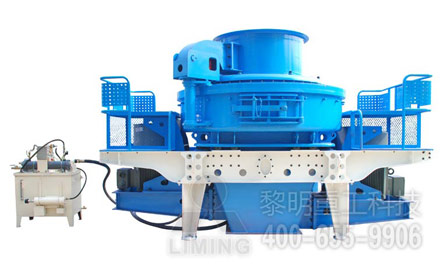

VSI系列高效立轴冲击式制砂机是德国权威专家结合中国的工况条件更新设计的成果,是目前国内我们生产的具有世界很好水平的高性能破碎设备。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供很好砂石骨料,是人工制砂和石料整形领域的首选设备。
VSI系列制沙机技术参数
型 号 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | |
处理能力(t/h) | 瀑落与中心进料 | 120-180 | 200-260 | 300-380 | 450-520 |
全中心进料 | 60-90 | 100-130 | 150-190 | 225-260 | |
更大入料尺寸(mm) | 软料 | <35 | <40 | <45 | <50 |
硬料 | <30 | <35 | <40 | <45 | |
转 速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |
双电动机功率(kw) | 110-150 | 180-220 | 264-320 | 400-440 | |
更大外形尺寸(mm) | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5000×2700×3300 | |
重 量(t) | 7.8 | 10.3 | 16 | 25.6 | |
电 源 | 380V;50Hz | ||||
振动传感器 | 监测范围:0.1-20mm/s连续可调 |
注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。
VSI制砂机它解决了一机多用的难题,专利的环形瀑落进料系统和衬板变换,可以实现"石打石"和"石打铁"的巧妙转换;利用很好的液压开盖装置使破碎腔内易损件的更换便捷、方便;自主研发的双油泵稀油润滑系统保证主轴承系统的良性运转;高科技的自动监测仪在机器出现不良情况时能够自动停机或发出警告。由于独特的设计理念,VSI系列高效立轴冲击式破碎机大幅提高了生产效率和更终产品质量,显著降低了生产成本和易损件的消耗,而且它以远比进口设备低廉的价格满足了国内市场的需求。
vsi系列制砂机工作环境:
1、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂机。
2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。
3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。
4、矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。
5、高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。
6、玻璃、石英砂和其他高纯度材料的生产。
制砂机工作原理:
全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内甩出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心进料伴随环形瀑落进料:物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内收到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
