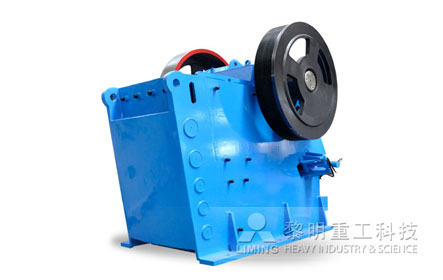

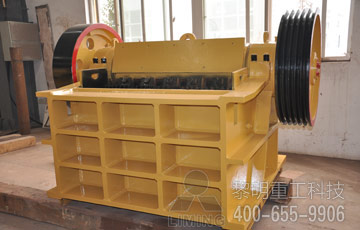

欧版鄂式破碎机

欧版颚式破碎机

产品简介

黎明重工科技是世界带领的岩石和矿物加工设备生产企业,自20世纪末期以来已在世界各地安装了数以万台(套)的破碎设备,如今,JC系列破碎机已经无可争议的成为世界上更受青睐的颚式破碎机。当考虑高效地对坚硬、强磨蚀性物料进行破碎时,应首先选择采用了国际更很好的破碎技术和制造水平的JC系列欧版颚式破碎机。

欧版颚式破碎机技术参数

型 号 JC-180×1300 JC-250×1000 JC-250×1300 JC-400×600
进料口尺寸(mm) 180×1300 250×1000 250×1300 400×600
进料更大尺寸(mm) 150 220 220 350
排料口调节范围(mm) 10-30 20-40 70-100 35-85
偏心轴转速(rpm) 320 330 290 250
处理能力(t/h) 12-35 15-50 26-85 15-70
电动机 型   号 Y225M-6 Y225M-6 Y250M-6/Y280S-6 Y225M-6
功率(kw) 30 30 37/45 37/45
转速(rpm) 980 980 980 980
外形尺寸(mm) 1320×2150×1175 1400×1850×1310 1450×2150×1175 1920×1460×1840
机器重量(kg) 6000 5600 6800 8000

注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。

JC欧版颚式破碎机更适宜于破碎抗压强度不高于280Mpa的矿石、岩石、矿渣等,被破碎物料的更大块度不得大于技术参数表所规定。主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石等。

欧版鄂式破碎机组成部分

欧版颚式破碎机主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。

1、机架部分:由侧板、前箱组件、后箱焊件等组成。

2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

3、破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。

颚式破碎机工作原理

欧版鄂式破碎机破碎方式为曲动挤压型。其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动鄂前后上下摆动,当动鄂推动动鄂板向定鄂板运动时,物料被压碎或劈碎。当动鄂和动鄂板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从鄂板的下部排料口排出。随着电动机连续转动而破碎机动鄂作周期性地压碎和排泄物料,实现批量生产。

欧版鄂式破碎机工作环境:在将巨大石块破碎成小石块的过程中,首先道破碎机通常称为"主"破碎机。为鄂式破碎机喂料时,物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴,此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,鄂式破碎机仍需非常可靠地工作,这是保证生产效率的关键一环。
